福建省厦门市海峡明珠广场32层办公楼 板式冷热交换机噪音治理方案

来源:原创 编辑:管理员 时间:2019-12-24 16:19

厦门市海峡明珠广场32层办公楼

板式冷热交换机噪音治理方案

NOISE  CONTROL  PROGRAM


Fuzhou LexinSound Insulation Co.,Ltd

 噪声与振动施工省级资质XSG-235-2017

  噪声与振动设计省级 资 质XSJ-233- 2017



       编制单位(盖章):福州乐信环保科技有限公司



       法定代表人(签字):


20190613




目 录

一、公司简介

二、板式冷热交换机房噪声的原理分析及传播途径

三、降噪目标

四、项目概述

五、现场考察图片

六、厦门市海峡明珠广场32层板式冷热交换机房噪声控制措施

七:附件

附1:关键性新技术水泵减震平台简介





一、公司简介

福州乐信环保科技有限公司简介

福州乐信环保科技有限公司成立于20127月,目前有高工5人,工程师10人,技术骨干25人,是一家集科研开发、设计施工、产品制造、为一体的创新型声学科技企业。短短几年已经解决了几百个低频噪音处理的难题。主要从事噪声与振动,包括次声波污染的控制与治理,并为有特殊声学要求的场所(如演播厅、录音室、音乐厅等)提出最完美的解决方案。

福州乐信环保科技有限公司长期致力于低频噪声治理技术研究,开发出高隔声量的多层受约束薄板隔音结构和最有效隔断结构传声的变压器隔声隔振等在声学学科领域的变压器减震平台专利技术。

福州乐信环保科技有限公司向社会提供噪音(含各类机房噪音、及民用、工业、道路交通噪声)的测量、评估提出科学的解决方案,承接噪声治理项目的设计、施工。

福州乐信环保科技有限公司凭着自身的技术优势设计出电脑声学计算工具,使复杂的声学计算过程简单化。而且更精确。我们在超低噪音空调送风系统的设计和施工也有非凡的造诣,在行业中久负盛名。

公司凭借雄厚的技术实力和优质的服务中标省公司2017年运检部配电房噪噪声治理框架分标包12018年运检部配电房噪噪声治理框架分标包2。多年来为全省电力系统解决了一千多台变压器噪音扰民问题,得到省公司及二十多家供电公司的一致好评。

二、板式冷热交换机房噪声的原理分析及传播途径

板式冷热交换机房噪声由机房内3台卧式循环水泵所产生,其噪声产生主要特性为以下四点

1.液体动力性噪声

水泵工作时,连续出现动力压强脉冲,从而激发泵体和管路系统的阀门、管道等部件振动,由此而辐射噪声。

2. 水泵的机械噪声

由于泵体内传递压力的不平衡运动,形成部件间的冲撞力和磨擦力,从而引起结构振动而发声。

3. 阀门的噪声

带有节流或限压作用的阀门,是液体传输管道中影响最大的噪声源,而且这种噪声顺流向下可沿管道传播很远,且这种无规则的噪声频谱呈宽带,它能激发阀门或管道中可动部件的固有振动,并通过这些部件作用于其它相邻部件传至管道表面,由此产生的噪声类似金属相撞产生的有调声音。

4.管路的噪声

液压系统的泵件噪声和阀门噪声主要沿管体传播,并透过管道壁面辐射出去。

三、降噪目标

经过我们公司的噪声治理,排除非本项目因素,在背景噪声低于26分贝的前提下;

1、板式冷热交换机房下方办公室噪声低于35分贝,达到我们国家最严格的标准。

2、板式冷热交换机房内设备开启关闭的差值小于3分贝,让业主对噪声没有明显感觉。

四、项目概述

     1、厦门市海峡明珠广场在其32层设置有一间板式冷热交换机房,安装有2 板式冷热交换机及3台卧式循环水泵。其中卧式循环水泵虽然已做了减振处理,但是减振效率不明显,机房内板式冷热交换机及连接管道均未做任何减振处理。 设备运行时噪音通过底部基础和墙体向办公楼33层和31层屋架结构传播;直接进入楼上和楼下的办公区域,使楼上和楼下的办公区域的墙壁,柱子都有“嗡嗡”的声音传出,且在夜深人静背景噪音较低的情况下更明显;经我司现场勘测,系低频噪音,传播途径为固体传播。我们重点需解决固体传播的问题,还楼上和楼下的办公区域一个宁静的环境。

为减少板式冷热交换机噪音对楼上和楼下的办公区域的影响,改善办公的声环境,厦门市海峡明珠广场工程部特邀请我司为该噪音影响问题提供合理有效的解决方案。

五、现场考察图片


六、厦门市海峡明珠广场32层板式冷热交换机房噪声控制措施

对板式冷热交换机房声源及现场实际情况的分析,经过经济、技术比较。必需对3台卧式循环水泵及其管道固体传播噪音进行减震处理;具体措施如下:



卧式水泵减振示意图

1、现每台水泵安装6台阻尼减振器,并使用工字钢架支撑增加整体稳定性。

2、水泵两处管道分别安装双球避震喉,阻隔管道传声。

3、管道支架增加阻尼减振器,防止振动声传至地面。

水泵及管道减振示意图

4、水泵房内管道与顶面及墙面为刚性连接,振动噪声经过墙体和顶面,通过固体传声影响楼下室内声环境。故通过减振门架与减振吊架切断管道与墙体和顶面的连接,阻断振动声传播。

综上措施阻断水泵及管道与建筑主体结构的全部刚性连接,可使水泵及管道振动声无法传播,从而降低水泵房振动噪声对楼下室内声环境的影响。

七:附件

1:关键性新技术水泵减震平台简介

水泵减震平台是福州乐信公司通过多年实践、研究开发出来的一个既隔声也隔振的专业产品,该减振器由双层非线性锥形减振弹簧及多层不同硬度减振橡胶经严格配比组合而成,该减振器较普通减振器具有以下特点:

1.水泵减振效率高达99%

2.上下两层减振器的奇偶排列,解决了减振器中弹簧的驻波效应和谐波频率带来的影响;

3.选用非线性锥形弹簧避免频率吻合导致的共振影响;

4.荷载范围广503000kg

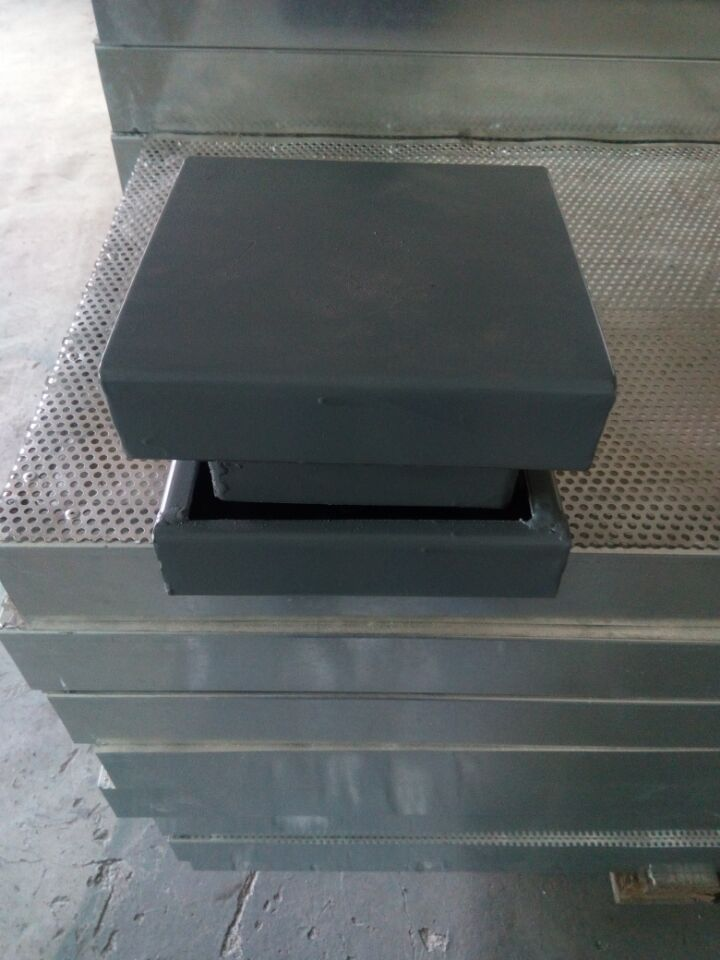

5.产品图

6.案例图
