福州百城充电桩噪声治理消声器降噪方案

来源:原创 编辑:管理员 时间:2018-12-07 09:02
      一、项目概况
      为降低百城充电桩的社会生活噪声对周围居民声环境的影响,为充电桩设置百叶型通风消声器对充电桩进行噪声治理
      现场情况:充电桩距离居民楼约7m,充电桩共5台,每台两侧各有两个通风散热口。
      测量数据:单个充电桩外1m处噪声77dB(A)。

福州充电桩噪声治理

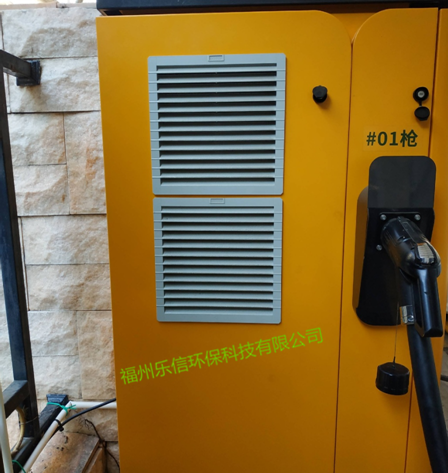

图1-1.噪声源设备


      二、设计依据

      2.1、设计规范
      《社会生活环境噪声排放标准(GB22337-2008)》
      《声屏障声学设计和测量规范(HJT 90-2004)》
      《声环境功能区划分技术规范(GB-/T 15190-2014)》
      《声环境质量标准(GB3096-2008)》
      《城市区域环境振动标准(GB 10070-88)》
      《钢结构设计规范(GB50017-2003)》
      《建筑设计防火规范(GB50016-2014)》
      《民用建筑隔声设计规范》(GB50018-2010)》
      2.2、适用标准
      充电桩附近为商业、居住区混合区域,属于Ⅱ类声功能区,适用标准为《社会生活环境噪声排放标准》GB22337-2008
      各类标准适用范围的划定:
      ⑴ Ⅰ类标准适用于以居住、文教机关为主的区域。
      ⑵ Ⅱ类标准适用居住、商业、工业混杂区及商业中心区。
      ⑶ Ⅲ类标准适用于工业区。
      ⑷ Ⅳ类标准适用于交通干线道路两侧区域。
      2.3、噪声控制目标
      表2-1. 充电桩设备噪声控制目标


噪声敏感点

控制目标dB

备注

居民窗户

50

夜间,背景噪声<50dB

排除其他噪声源干扰



      三、消声器设计
      3.1、消声器设计方案
      充电桩主要噪声源为两侧通风散热口,现为其设计消声量为15dB(A)的百叶型通风消声器。
      3.2、空气声衰减计算
      噪声源距离居民楼水平距离约7米,4个充电桩点声源可近似视为有限长线声源,已知噪声源外1m处声压级为77dB(A)。
      根据近场区有限长线声源几何发散衰减原理,噪声源噪声到噪声敏感点衰减量计算如下所示:


Adiv=15lgrr0

═12.7 dB(A)


      其中:r0=1m,r为噪声源到敏感点最小距离,取7米。Adiv为衰减量。
      3.3、可行性论证
      根据声衰减量计算可知,噪声在空气中经过自然衰减的量为12.7dB(A),因此消声器降噪量至少须达到15dB(A),根据设计经验,由隔声屏障及遮雨棚组成的半封闭式隔声罩降噪量不低于15dB(A),可以满足噪声控制目标的要求。
      3.4、设计模型



图3-1.百叶通风消声器实物图




图3-2.充电桩及两侧百叶通风消声器设计模型

      四、工期及售后服务承诺
      工程总工期为10天。
      服务承诺:保修期内或保修期外如设备出现故障,我方在接到通知后,8小时内响应,维修人员在24小时内可达到现场并开始维修。如更换货物或送修,在7个工作日内解决;
      服务原则:在保修期内我方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,我方维修或提供的配件均按成本价计。

福州乐信环保科技有限公司
